Рынок поковок ветряных турбин: поковки для коробок передач, характеристики и руководство по выбору поставщиков

Производитель редукторов выигрывает заказ на морскую платформу мощностью 6 МВт, а затем обнаруживает, что ни один утвержденный поставщик не может выполнить прокатку зубчатого венца длиной 1,5 м из 18CrNiMo7-6 в течение 14 недель. Заказ турбины никогда не был рискованным. Ковка была. На рынке штамповки ветряных турбин решающим фактором редко является спрос на чистую энергию. Вопрос в том, можно ли производить крупные, термически обработанные и прошедшие ультразвуковой контроль компоненты по графику и в соответствии со спецификациями.

В этом руководстве описывается, что покупает рынок, где производительность ограничена и какие технические проверки позволяют отличить приемлемую поковку от дорогостоящего брака.

Что на самом деле покупает рынок

Кованое содержимое современной турбины разделено на четыре группы:

• Внутренние детали коробки передач: водила сателлитов, сателлиты, солнечные шестерни, коронные шестерни и промежуточные валы.
• Главная трансмиссия: кованые главные валы, соединительные фланцы и корпуса подшипников.
• Система башни и рыскания: кованые фланцы башни, опорные кольца рыскания и тангажа, а также поворотные кольца.
• Фурнитура гондолы: компоненты ступицы, тормозные диски и крепеж, выдерживающий высокие нагрузки.

Эти детали изготавливаются коваными, а не литыми по последовательным причинам: поток зерен повторяет траекторию нагрузки, усталостное поведение при циклическом крутящем моменте более предсказуемо, а внутренние дефекты можно определить с помощью ультразвукового контроля. Последний пункт носит коммерческий, а не академический характер. Отливка с неприемлемыми показателями пористости часто отправляется в брак на поздних стадиях обработки, после того как большая часть добавленной стоимости уже добавлена.

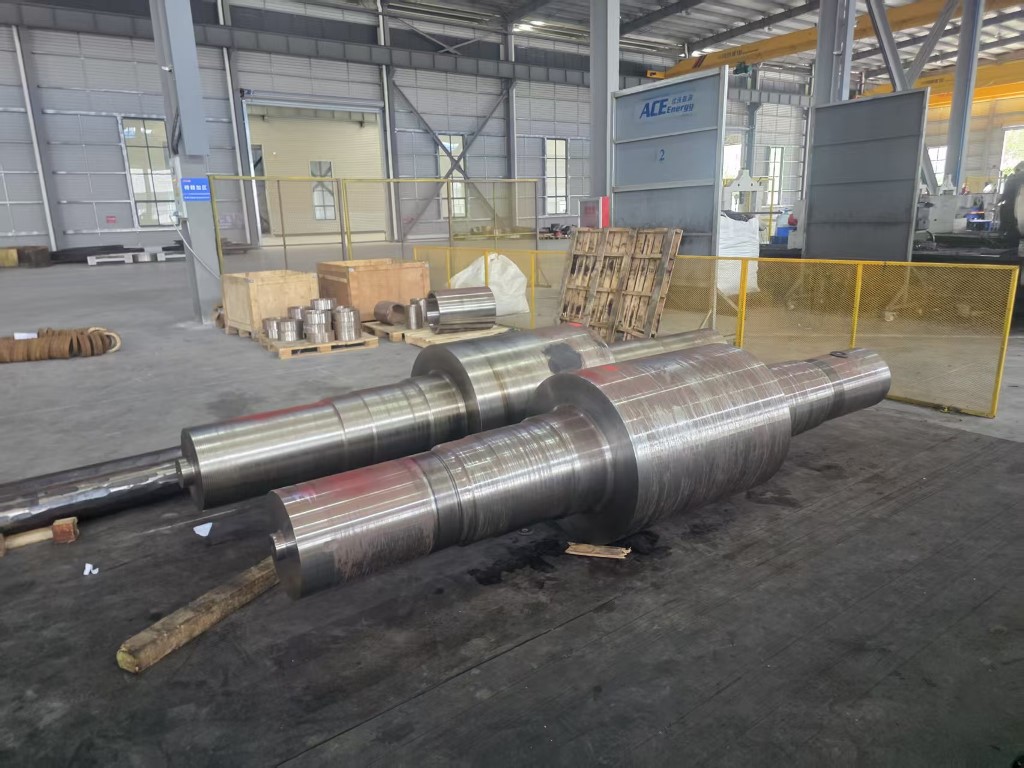

Поковки держателя планеты ветряной турбины мощностью 3–10 МВт Кованые водила для ветряных редукторов мощностью 3–10 МВт, с опциями 18CrNiMo7-6/42CrMo4 и испытаниями UT, PT, MPI для путей тяжелых нагрузок. Посмотреть продукт →

Почему поковки продолжают увеличиваться в размерах

Номинальная мощность резко зависит от диаметра ротора, а крутящий момент зависит от рабочей площади и передаточного числа. Практический результат состоит в том, что редуктор мощностью 3 МВт и редуктор мощностью 10 МВт не отличаются по размерам компонентов в три раза. Они отличаются гораздо большим фактором по диаметру кольца, толщине стенки и весу цельной детали. Планетарные авианосцы, вес которых когда-то составлял менее одной тонны, теперь обычно превышает две-три тонны на морских платформах.

Более крупные поковки одновременно сталкиваются с тремя ограничениями:

• Размер слитка и заготовки, ограничивающий поперечное сечение, которое можно осадить или вытянуть.
• Доступная энергия ковки, выраженная в тоннаже молота или мощности пресса.
• Размеры печи и однородность закалки, от которых зависит, достигнет ли тяжелая секция стабильных свойств через стену.

При превышении любого из этих пределов поставщик либо отклоняет запрос, либо предлагает более длительный срок выполнения заказа с более высоким риском переделок. Оба ответа несут полезную информацию для покупателя.

Спецификации, определяющие приемку

Поковки ветряных редукторов обычно изготавливаются из легированных сталей, таких как 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 или 20MnCr5. Качество имеет значение, но то, что происходит после ковки, имеет большее значение.

Механические свойства и термическая обработка

Закалка и отпуск, цементация гильзы и азотирование дают очень разные профили твердости и ударную вязкость сердечника. Корпус зубчатого венца, закаленный для обеспечения сопротивления поверхностной усталости, не может быть заменен на аналогичный, закаленный индукционной закалкой, без перерасчета контактных напряжений и допусков на деформацию.

Неразрушающий контроль

Ультразвуковой контроль согласованных уровней жесткости является стандартным для поковок коробок передач и главного вала с магнитопорошковым контролем или дефектоскопией обработанных поверхностей. Критерии приемки указаны на чертеже. Поставщика, который не может предоставить воспроизводимый ультразвуковой отчет, не следует рассматривать в качестве поставщика этих деталей.

Припуски на размеры и механическую обработку

Вес отдельной детали, допуск при вытяжке и материал, оставшийся для чистовой обработки, — все затраты на привод. Припуск 6 мм на кольце длиной 1,5 м с коммерческой точки зрения сильно отличается от припуска 12 мм, даже если оба они технически приемлемы.

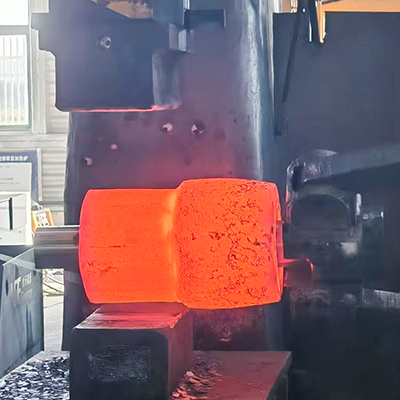

Поковки планетарной шестерни ветровой турбины мощностью 5 МВт–10 МВт Изготовленные на заказ поковки планетарных шестерен 1–3 ступеней для ветряных редукторов мощностью 5–10 МВт из сплава 18CrNiMo7-6 или 42CrMo4 со 100% контролем UT/PT/MPI. Посмотреть продукт →

Типичные поковки ветровой трансмиссии с первого взгляда

Производительность прокатки колец часто является настоящим ограничением

Зубчатые колеса, фланцы башни и кольца подшипников производятся методом радиально-осевой кольцевой прокатки, а не открытой штамповкой, поскольку прокатка создает круговой поток зерна, который гораздо лучше сопротивляется окружному напряжению, чем деталь, изготовленная из пластины или вырезанная из блока.

Способность прокатки колец определяется измеримыми пределами:

• Максимальный внешний диаметр обычно составляет от 1 до 1,5 м для мельниц среднего размера, за пределами которого имеется гораздо меньший пул поставщиков.
• Максимальная высота кольца и толщина стенки, определяющие, можно ли прокатывать заготовку венца редуктора в одной последовательности.
• Минимальное соотношение диаметра отверстия и толщины стенки, ниже которого кольцо теряет устойчивость при прокатке.

Покупатель, сравнивающий предложения, должен запросить эти три цифры в письменной форме. Предложение, в котором они отсутствуют, часто является предложением, которое будет передано субподрядчику, добавляя уровень в цепочку поставок и еще одну точку, где отслеживаемость может быть нарушена.

Поковки кольцевых шестерен ветровых турбин мощностью 5–10 МВт Кольцевая шестерня forgings for 5–10 MW wind planetary systems, ring-rolled and carburized-quenched with precision-ground teeth for high-power loads. Посмотреть продукт →

Что проверить перед размещением заказа

1. Кузнечное оборудование, соответствующее весу детали и конверту, с указанием тоннажа молота или пресса.
2. Печи для термообработки с документированными диаграммами нагрузок и возможностью закалки для соответствующей толщины профиля.
3. Собственный ультразвуковой и поверхностный контроль с участием квалифицированных операторов и эталонных образцов.
4. Прослеживаемость от номера плавки до готовой детали, включая любые субподрядные операции.
5. Возможность механической обработки, если вместо черновой поковки требуются готовые детали.
6. Документация по первой статье аналогичного проекта, а не общая брошюра.
7. Время выполнения заказа включает термообработку и испытания, а не только часы ковки.
8. Согласованные коммерческие условия в отношении доработок и несоответствий, заключенные до начала плавки первой плавки.

Где концентрируются затраты и риски

Термическая обработка является наиболее распространенным источником лома при изготовлении крупных поковок коробок передач. Растрескивание при закалке, недостаточная глубина гильзы, чрезмерная деформация и изменение твердости вокруг большого кольца — все это появляется после того, как большая часть затрат на материал и механическую обработку уже использована. Искажение особенно дорого обходится коронным шестерням, поскольку после термообработки деталь необходимо повторно обработать, а припуск необходимо планировать заранее, а не исправлять впоследствии. Обзор основы термической обработки металлов Общение с поставщиком — это быстрый способ проверить, понятен ли процесс или он просто заявлен.

Тестирование — вторая точка концентрации. Ультразвуковой контроль двухтонного планетарного носителя требует времени, требует квалифицированного оператора и дает результаты, которые инженерная группа заказчика может проверить годы спустя. Поставщики, которые рассматривают проверку как формальность, обычно создают проблемы с доставкой, а не с качеством, что затрудняет их обнаружение во время котировок.

Как Группа компаний ACE поддерживает программы Wind Gearbox

ACE Group управляет интегрированной цепочкой тяжелого производства, охватывающей ковку, термообработку, прецизионную механическую обработку, сварные конструкции и покраску тяжелых условий эксплуатации, а ассортимент продукции уже включает поковки для производства электроэнергии для ветровой, гидроэнергетики и атомной энергетики. Основная производственная база Jiangsu ACE Energy Technology начала производство в ноябре 2025 года на участке площадью 55 акров с застроенной площадью более 50 018 квадратных метров.

Оборудование, необходимое для работы с ветряными редукторами, включает электрогидравлические молоты грузоподъемностью 3, 5 и 15 тонн, машины для вертикальной прокатки колец длиной 1 и 1,5 м, газовые нагревательные печи, печи сопротивления термообработки, закалочные ванны, оборудование для индукционной закалки и обрабатывающие центры. Для ветроэнергетических установок ассортимент охватывает компоненты редукторов мощностью от 3 до 10 МВт, включая водила сателлитов, планетарные шестерни первой, второй и третьей ступеней, солнечные шестерни, а также кольцевые шестерни первой и второй ступеней, а также нестандартные поковки и готовые механически обработанные детали.

Рынок штамповки ветряных турбин в целом не испытывает недостатка в мощностях. Не хватает мощностей для крупных, термообработанных, проверенных деталей, поставляемых в предсказуемый график. Покупатели, которые перед размещением заказа подтверждают ограничения на прокатку колец, возможность термообработки и объем проверки, избегают большей части риска задержки и обычно платят за это меньше, поскольку доработка и ускоренная доставка никогда не фигурируют в первоначальном предложении.
